14° : สิบสี่องศา Programmer's Blog

พฤษภาคม 8, 2017

MQTT + Silk

Filed under: Arduino,Development,Embedded,ESP8266,hardware,javascript,NodeMCU,Programming Langauge,Qt,Web Application — ป้ายกำกับ:, , , — สี่สิบดีกรี @ 2:13 pm

Silk เป็น web framework อีกตัวหนึ่งครับ แต่ไอเดียจะแตกต่างจากตัวอื่นๆที่เคยเขียนถึงไป ตัวนี้ค่อนข้างถูกจริตกับผมมากกว่าตัวอื่นๆ เนื่องจากมันคือการเขียน HTML document ด้วย QML

การที่มันยังสามารถใช้ model/view ของ QML ได้นั้น ทำให้เราสามาารถดึงข้อมูลจาก C++ model ไปแสดงใน HTML table ได้อย่างง่ายดาย

การที่มันยังเขียน web ได้ในแบบเดิมๆ ใช้ javascript ได้ ก็ทำให้ไม่ต้องเปลี่ยนแปลงวิธีการเขียนในส่วนนี้ไป

และด้วยความที่มันเป็น C++ web server โดยตัวมันเอง มันน่าจะเหมาะกับโปรเจ็คเล็กๆ อย่างพวก IoT ที่ไม่ได้ต้องการรองรับ client จำนวนมาก

จากที่ว่ามา ผมจึงเอามันมาลองกับ MQTT โดยมี hardware คือ nodemcu เอามาต่อกับ sensor DS18B20 เขียนโปรแกรมด้วย Arduino IDE โดย ก็ต้องลง library ESP8266, OneWire, PubSubClient (MQTT), DallasTemperature เพื่อให้ใช้อ่านค่าอุณหภูมิและส่งข้อมูลไปให้ MQTT server ผ่าน wifi ได้



ตัว server ก็เป็น linux รัน mosquitto ที่รองรับ websocket และ รัน silk webserver โดยเขียน web app ให้ subscribe MQTT message ผ่าน websocket ได้โดยใช้ paho javascipt client และใช้ justgage แสดงผลข้อมูลที่ได้ในแบบ graphics

กรกฎาคม 31, 2016

รีโมทควบคุมหุ่นยนต์

Filed under: Arduino,bluetooth,Development,Embedded,hardware,Raspberry Pi — ป้ายกำกับ:, , , , — สี่สิบดีกรี @ 6:56 pm

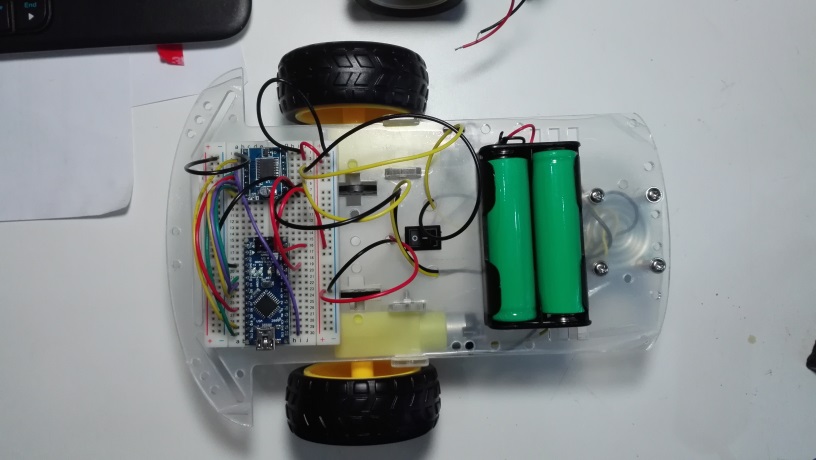

2wheels-3

วันก่อนทดลองประกอบโครงรถหุ่นยนต์ที่จำหน่ายในร้าน ioteshop การควบคุมมอเตอร์ก็ใช้ arduino ร่วมกับโมดูล tb6612fng ก็ง่ายดีครับ หากเป็นระบบอัตโนมัติ เช่น หุ่นยนต์เดินตามเส้น ก็ใช้เซนเซอร์อินฟราเรดในการตรวจจับเส้นเพื่อนำทาง แต่พอมาคิดว่าอยากจะมีรีโมทควบคุมมันได้เนี่ยก็มองหา โซลูชั่น หลายๆอันดู เช่น

  1. จอยต่อกับโมดูล nrf24l01
  2. wifi to serial
  3. bluetooth
  4. raspberry pi

1 กับ 2 ก็น่าสนใจ ติดตรง ต้องหาจอยมาใช้ร่วมกัน ขอหาก่อน
3 กับ 4 นี่ คิดถึง wiimote ขึ้นมา wiimote เป็น HID device (เหมือนเมาส์ คีย์บอร์ด จอยสติ๊ก) ใช้ bluetooth ในการสื่อสาร มันมีประเด็นขึ้นมาให้เลือกคือ

A. ถ้าเลือกใช้ arduino ต่อ จะคุยกับ HID bluetooth device ได้ ต้องมี USB host shield และ bluetooth USB dongle วิธีนี้โค้ดที่เคยเขียนควบคุมมอเตอร์ไม่ต้องเปลี่ยน

B. ถ้าเลือกใช้ raspberry pi แทน มี usb port ให้เสียบ bluetooth dongle หรือ ถ้าเป็น pi 3 ก็มีให้เลย(แต่แค่ควบคุมหุ่นยนต์ ไม่น่าใช้ น่าจะเปลืองแบตกว่า pi1 หรือ pi2) แต่ ต้องหาทางควบคุมทิศทางและความเร็วของมอเตอร์ ซึ่งถ้าจะใช้ hardware ก็ง่าย มีบอร์ด pwm เช่นของ adafruit เอามาต่อใช้ หรือถ้าจะเป็น software ก็ใช้ pi-blaster ซึ่งใช้ DMA ในการควบคุม เท่าที่ดูก็มีความแม่นยำโอเค

อืม ตกลงว่า ลองข้อ A ก่อนละกัน น่าจะง่ายที่สุด bluetooth usb dongle ก็มีอยู่แล้ว เหลือสั่ง usb host shield มาเท่านั้น

แต่ถ้าของมาช้า ก็อาจจะลอง B ก่อน ไว้จะมาอัพเดต ตอนต่อไป

อัพเดต พอดีไปเจอ joystick shield สามารถใช้ร่วมกับ nrf24l01 และ arduino ทำเป็นรีโมทคอนโทรลได้ ก็เป็นอีกหนึ่งทางเลือกครับ
